Trocar placa controladora
Se você quiser trocar a placa controladora do seu teclado, por qualquer motivo que seja, este guia te ajudará.
O que é
A placa controladora é a placa retangular que fica coberta pela tampa superior do seu teclado.
Primeiro tenha certeza do problema
Antes de resolver trocar a placa, já diagnosticou que o problema é nela mesmo?
Busque por nossa lista de problemas e soluções (em desenvolvimento) ou entre em contato conosco para te ajudarmos.
Quer trocar sozinho ou prefere ter nossa ajuda?
Realizar manutenções sozinho exige cuidado e atenção. Caso prefira, você pode nos enviar seu teclado que realizamos o processo para você. Problemas ou danos causados decorrentes do processo de troca manual por parte do cliente podem prejudicar a cobertura da sua garantia.
Cuidados com o Wireless
Pela versão Wireless possuir baterias, elas requerem cuidados especiais que serão mostrados nas seções abaixo.
Adquira uma placa controladora nova da Tergo
Na loja da Tergo você encontrará peças de reposição.
Adquira por lá a sua nova placa controladora, que já vem testada, com pinos já soldados e com o firmware gravado, pronto para troca.
Prepare-se para remover a placa antiga
Para isso:
- Desligue totalmente o teclado, desconectando cabos ou desligando chaves de liga/desliga;
- Desparafuse e remova a tampa superior;
- Remova a estrutura do teclado, desparafusando a parte debaixo (5 parafusos);
- Remova a tela OLED, caso tenha.
Caso tenha dificuldades ou queira entender melhor como desmontar a estrutura do teclado, consulte o guia de montagem.
Remoção da tela OLED
Basta puxá-la para cima, aos poucos, de forma que desencaixem os 4 pinos na qual ela é conectada.
Deve haver certa resistência.
Pode ser que alguns dos pinos, que são maleáveis, dobrem durante o processo.
Não há problema, uma vez que ao final você pode ajeitá-los manualmente para encaixar novamente as telas.
Remoção da placa antiga
As placas controladoras possuem certa resistência para serem removidas e cuidado para não serem danificadas.
Se você está trocando sua placa controladora, é porque provavelmente a antiga está defeituosa. Assim, é pouco relevante danificá-la durante a remoção.
Entretanto, é necessário cuidado para não danificar o resto das partes do teclado.
Assim, explicaremos passo a passo de forma detalhada como remover a placa controladora antiga.
Removendo com a chave philips
Após remover a estrutura do teclado, pegue a chave philips do seu kit de manutenção.
Para remover a placa controladora, você precisará usar a chave para empurrar a placa para cima aos poucos.

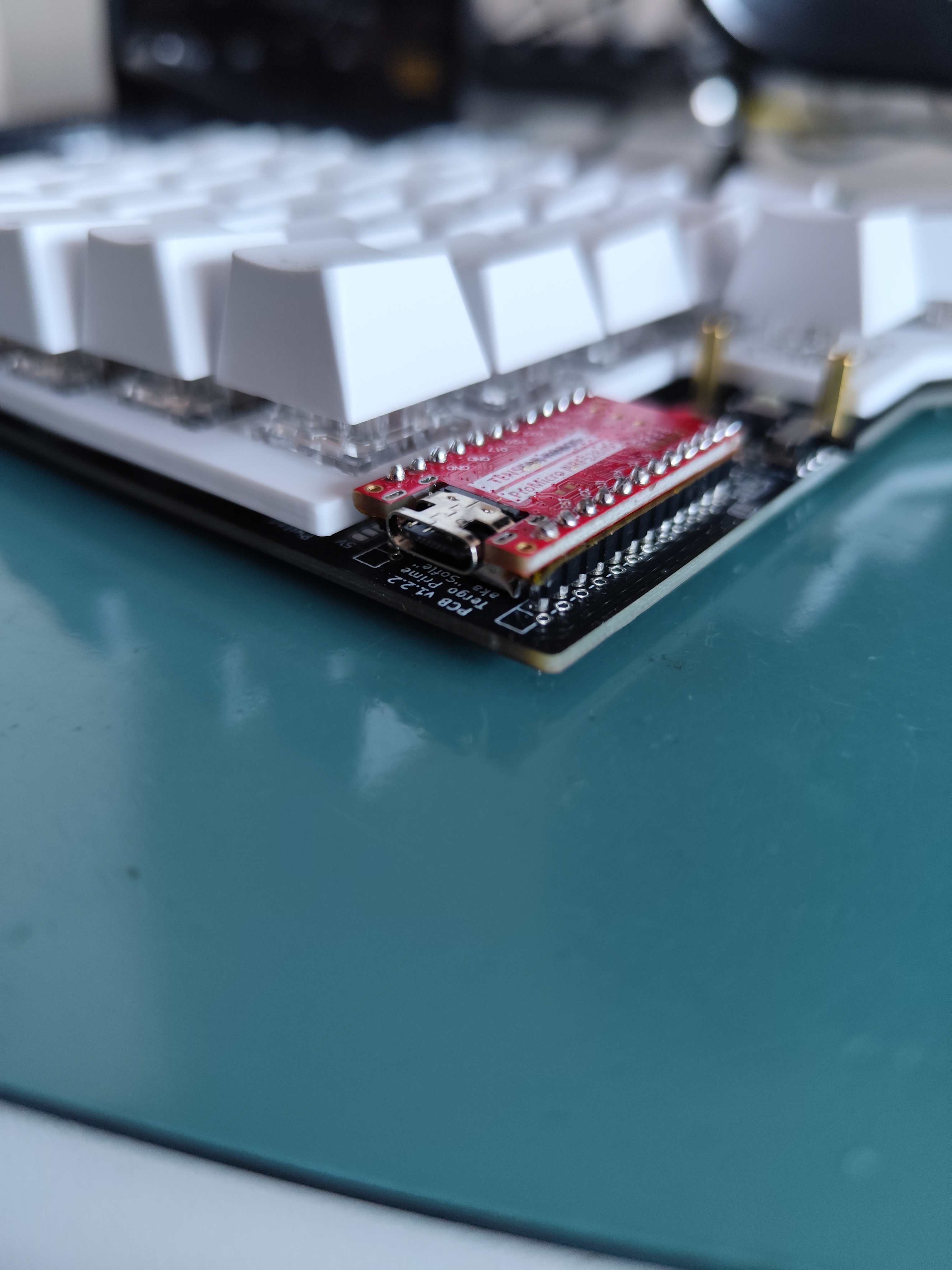

Conforme a imagem abaixo, posicione a chave de baixo para cima, com a parte metálica encaixando no buraco ao lado do USB, que não possui nenhum pino soldado.
Empurre um pouco cada um dos dois furos, para que a placa saia.
Conforme você faz isso, a placa vai saindo e fica cada vez mais fácil de empurrá-la.

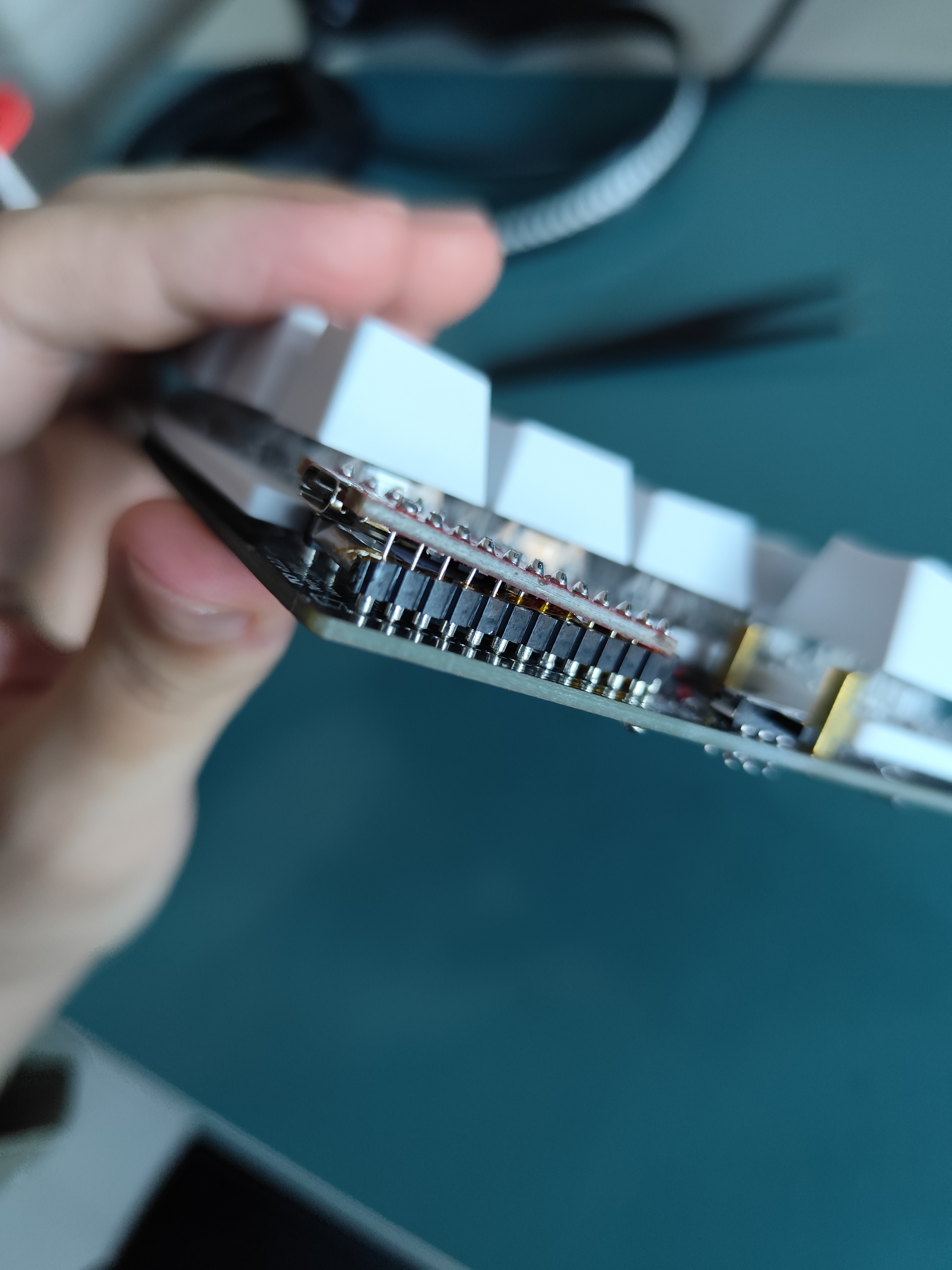

A partir de certo ponto, conforme imagem abaixo, já não é mais necessário utilizar a chave e pode ser utilizada a própria mão.
Assim, agarre a placa simultaneamente puxe para cima e continue empurrando para trás.

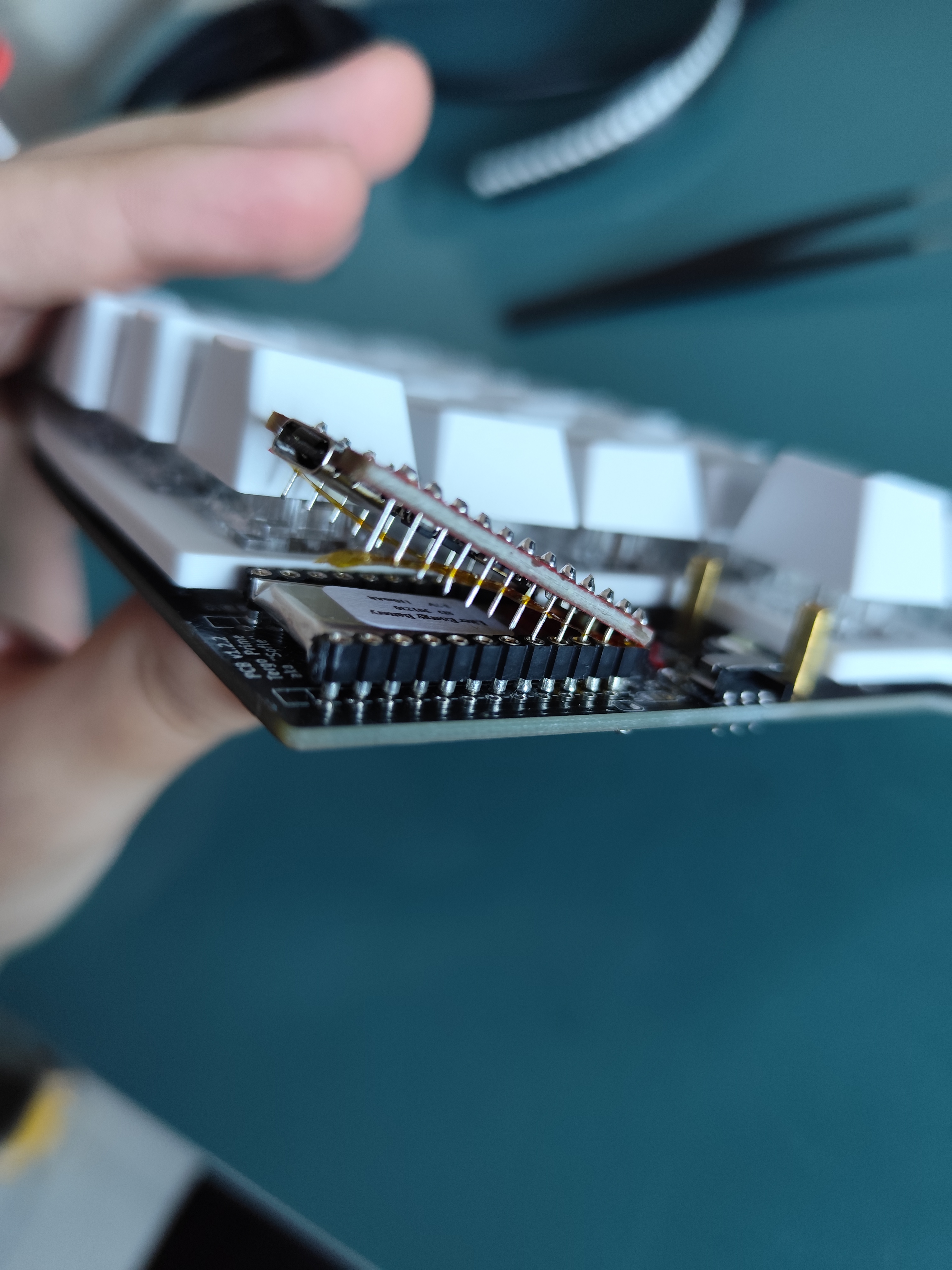

Conforme imagem abaixo, quando a placa sair, os últimos pinos dela estarão tortos, o que não é problema, e a placa removida.

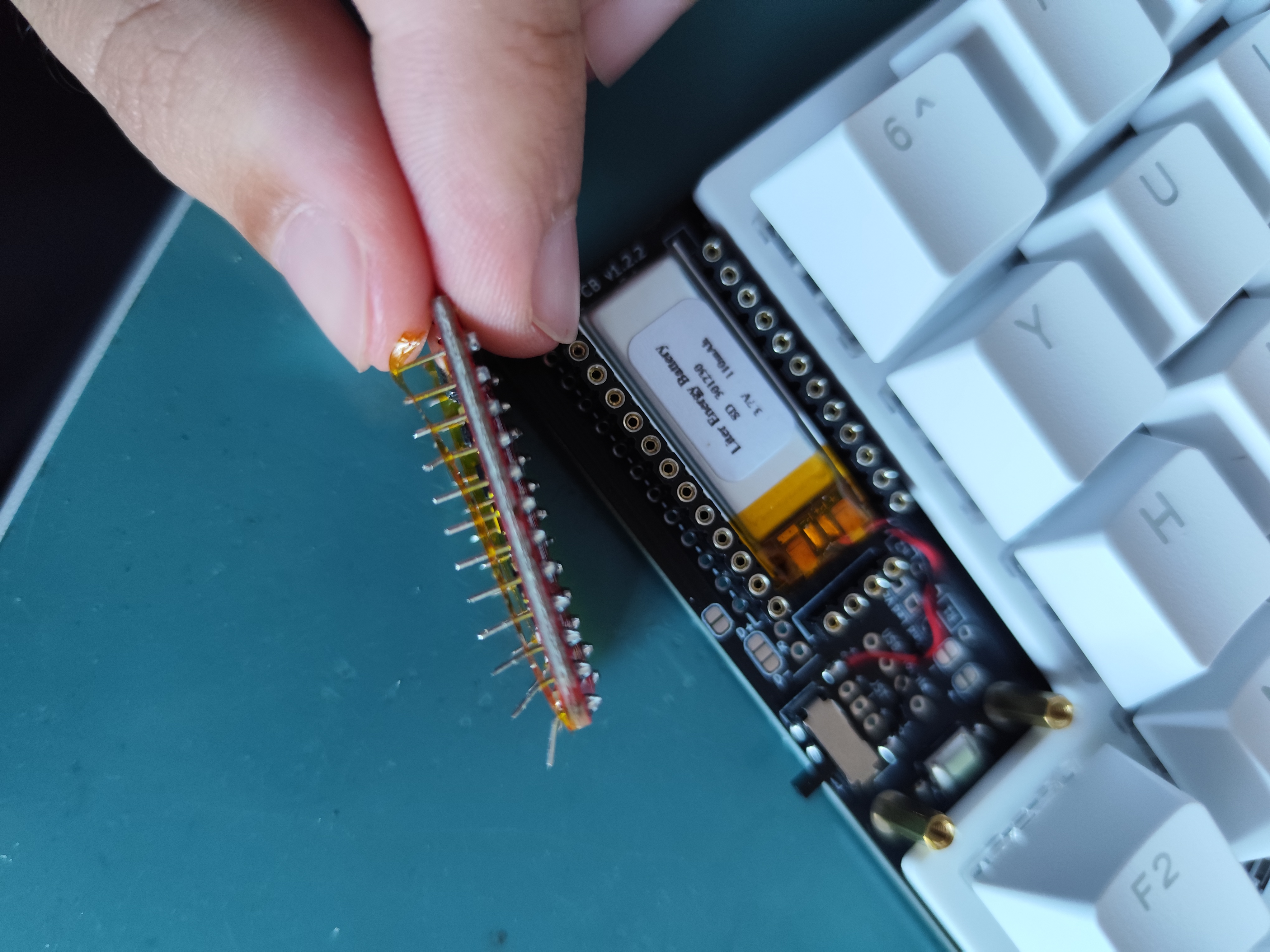

Também, se tiver bateria, você irá vê-la.
Revise os pinos da placa controladora e os encaixes da placa-base para ver se algum engate dos encaixes da placa-base acabou saindo junto com o pino da placa controladora. É raro, mas se acontecer basta colocar esse engate de volta no lugar que ele estava na placa-base.
Pode também haver uma fina camada de plástico amarelado que sairá com a placa controladora. Essa é uma fita utilizada no processo de fabricação, e pode ser removida ou mantida sem problemas.
Wireless: Cuidado com a bateria
A versão Wireless acomoda a bateria embaixo da placa controladora. Baterias requerem alta atenção para não serem danificadas, pois são macias. Caso danifique a bateria, recomenda-se a troca imediata, diretamente pela Tergo Teclados. Caso tenha dúvidas sobre o dano, nos mande foto.
Colocar nova placa
Para colocar a nova placa é mais simples, mas também requer atenção aos detalhes.
Os pinos da placa controladora são maleáveis e finos. Também podem estar levemente desalinhados quando você recebê-la.
Assim, posicione a placa controladora nos conectores (também conhecidos como "headers") onde ela será conectada.
Veja se todos os pinos parecem estar apropriadamente posicionados nos buracos, de forma que se você pressionar a placa para baixo eles entrarão corretamente.

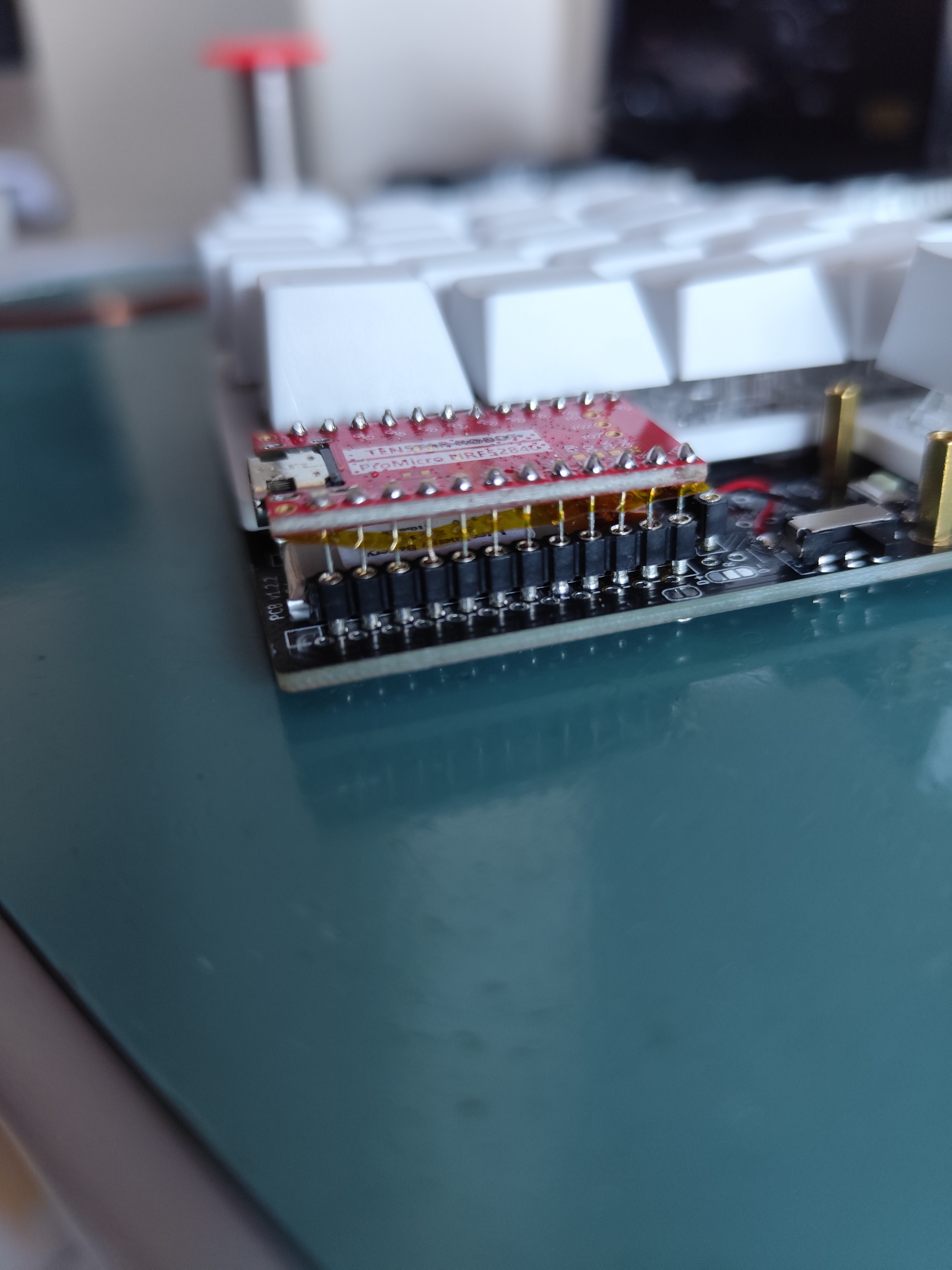

A imagem abaixo ilustra isso.
Se algum não estiver, você pode remover a placa e empurrá-los levemente com algum objeto (ou mesmo com os dedos e unhas) para que ele consiga entrar corretamente ao ser empurrado.
Se tudo parecer certo, empurre a placa, apertando ela no meio com o dedo conforme necessário para que ela entre.
Confira se todos os pinos estão entrando corretamente. Se estiverem, está tudo certo.
Se não, remova a placa, ajuste os pinos que precisar, e tente novamente.
Na versão Wireless, aperte o quanto for suficiente para que a placa controladora entre e não amasse a bateria. Pode ser que fique um pequeno vão entre os conectores e a placa controladora: é normal. Jamais forçe a placa a ponto de amassar a bateria.
Coloque as telas OLED novamente
Coloque as telas caso tenha.
Pode ser necessário mexer nos pinos para encaixarem adequadamente, assim como foi o caso da placa controladora.
Tudo pronto! Hora de testar
Ligue seu teclado e tudo deve funcionar normalmente.
Se algo não funcionar, provavelmente bastará regravar o firmware.
Entre em contato caso necessário.
