Manual Tergo Sofle (com fio)
Resumo
Neste manual você vai saber os aspectos importantes para utilizar seu teclado Tergo Sofle.
Aproveite sua jornada!
Com um passo de cada vez, entenda cada aspecto do seu teclado.
Os guias te ajudarão e estão super detalhados, para que você desfrute do máximo potencial de cada aspecto do seu teclado.
Instalação
Seu teclado já vem com os cabos necessários para o funcionamento.
-
Conecte os lados com o cabo USB-C para C (conectores laterais);
-
Conecte o lado esquerdo do teclado ao computador com o outro cabo USB-C ao seu computador (conector fêmea da parte de cima);

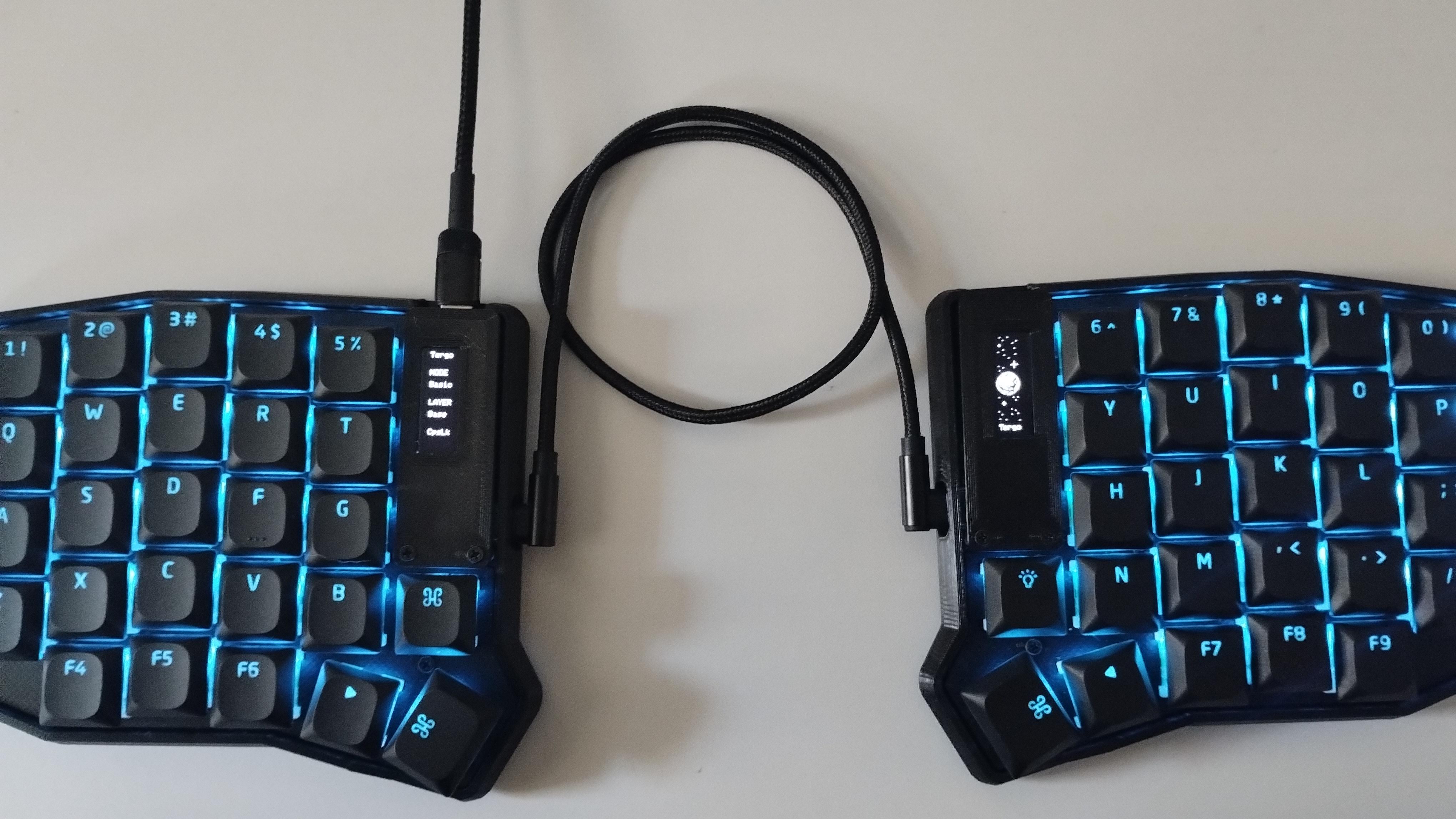

A imagem abaixo mostra um exemplo da disposição dos cabos:
Inclinadores - Como encaixá-los
As vantagens de ergonomia e maneiras recomendadas de usar os inclinadores serão detalhados no próximo guia - o de ergonomia.
Os inclinadores são enviados em pares que chegam encaixados entre si.
- Separe os inclinadores puxando-os em direções opostas
- Para acoplar eles no teclado, fique atento ao recorte que cada inclinador possui em um dos cantos: ele deve ficar com a parte com recorte para baixo, ou seja, na direção do usuário, e coincidindo com o buraco do LED, conforme imagem abaixo
Caso você esteja colocando errado, você sentirá resistência dos imãs para encaixar o inclinador.
Garanta que o layout do teclado está correto no seu dispositivo
O seu teclado pode vir configurado no padrão internacional (ASNI) ou em português (ABNT2).
Faça o seguinte teste para garantir que seu dispositivo já está corretamente configurado para o teclado:
- Se o seu é em português (ABNT2), experimente digitar a tecla
Çe veja se ela aparece corretamente - Se o seu é no padrão internacional (ANSI), experimente digitar a tecla
;e veja se ela aparece corretamente
Caso não funcione como esperado, você pode consultar abaixo como configurar o teclado corretamente para seu sistema.
Configuração de Layout do Teclado (Clique para expandir)
Pode ser necessário realizar uma configuração adicional no seu computador. Entenda isso abaixo.
Para o correto funcionamento do teclado, o layout de teclado configurado no seu computador precisa seguir o padrão do seu teclado.
Se o teclado que você utilizava no seu computador antes do Tergo Sofle era no padrão ABNT2 (teclados com a tecla Ç presente) e ele funcionava normalmente, o seu teclado Tergo Sofle que você adquiriu no padrão ABNT2 também deve também funcionar normalmente sem necessidade de modificações extras.
Entretanto, se o seu teclado era ABNT2 e você adquiriu o teclado Tergo Sofle no padrão internacional (ou vice-versa), provavelmente terá que realizar a configuração adicional abaixo.

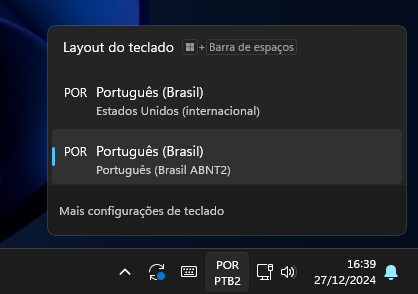

No Windows 11, a imagem abaixo representam respectivamente o computador com 2 layouts de teclado configurados: internacional (ASNI) e o ABNT2.
Clique aqui para ver um breve vídeo de como configurar isso no Windows 11.
No sistema operacional Mac (Apple)
No Mac, o fluxo pode ser diferente. A princípio, siga o seguinte fluxo para configurar o teclado no padrão internacional (ASNI):
System Settings > Change Keyboard Type > ANSI (U.S.)
Layout de teclas
O seu teclado pode vir configurado no padrão internacional (ASNI) ou em português (ABNT2).
Padrão Internacional (ANSI)
Nesse padrão, esse é o layout de teclas da camada base do seu teclado.
Como fazer caracteres especiais no padrão internacional (ANSI) (Clique para expandir)
As teclas com a letra L seguida de um número (como o L2) indicam teclas que ao serem seguradas mudam a camada de teclas do seu teclado.
O conceito de camada de teclas será explicado mais abaixo neste manual.
Como fazer acentos e teclas especiais?
Para acentos agudos, no padrão internacional, basta clicar a tecla de aspas e então a letra que quer.
Para o Ç, clique na tecla de aspas e na letra C.
Para o símbolo de til (~), segure a tecla Fn (tecla do dedão esquerdo) e clique A. Em seguida, você pode largar a tecla segurada e clicar na letra que deseja.
Para o símbolo grave (`), segure a tecla Fn (tecla do dedão esquerdo) e clique Q. Em seguida, você pode largar a tecla segurada e clicar na letra que deseja.
Clique aqui para ver um breve vídeo que demonstra como usar teclas no padrão internacional.
Mudar para o padrão brasileiro ABNT2 ou vice-versa
Caso prefira, você pode mudar para o padrão ABNT2 ou para o Internacional.
Esse guia ensina detalhadamente como fazer isso.
Padrão ABNT2
Nesse padrão, esse é o layout de teclas da camada base do seu teclado.
As teclas abaixo em vermelho são as que são diferentes em relação ao layout internacional.
Camadas de teclas
Onde estão as outras teclas do meu teclado?
Seu teclado tem mais teclas do que você vê na camada principal!
Como usar: Segure uma tecla especial de mudança de camada (como L2 na imagem abaixo) e pressione outra tecla para acessar funções da camada 2.
Funciona de forma parecida como a tecla Shift em teclados normais: quando você segura o Shift, as teclas mudam de função (números viram símbolos, letras ficam maiúsculas).
No Tergo Sofle, você tem 6 camadas diferentes:
- Base: Letras, números e teclas básicas
- Símbolos: Símbolos especiais, F1-F12, setas
- Mídia: Controle de volume, play/pause
- Mouse: Simula movimentos do mouse
- Numérico: Teclado numérico completo
- Ajustes: Configurações do teclado
Além de utilizar a imagem abaixo como referência, você pode se guiar e customizar pelo software do teclado, que será mostrado logo em seguida.
Veja todas as camadas na imagem abaixo:
Atente-se ao título das imagens abaixo.
Algumas fotos parecem duplicadas, mas é porque referem-se especificamente ao padrão ABNT2/ANSI ou versão Padrão/Wireless do teclado.
Vial: Software para configuração
O teclado usa a interface para configurações em tempo real Vial.
Você pode utilizar o Vial no próprio navegador ou baixar o aplicativo do Vial para seu sistema operacional. Em ambos os casos, espere seu teclado ser reconhecido no software e o selecione. As modificações são feitas em tempo real.
Caso use Linux e o Vial não esteja conectando como esperado, pode ser necessário fazer este passo adicional.

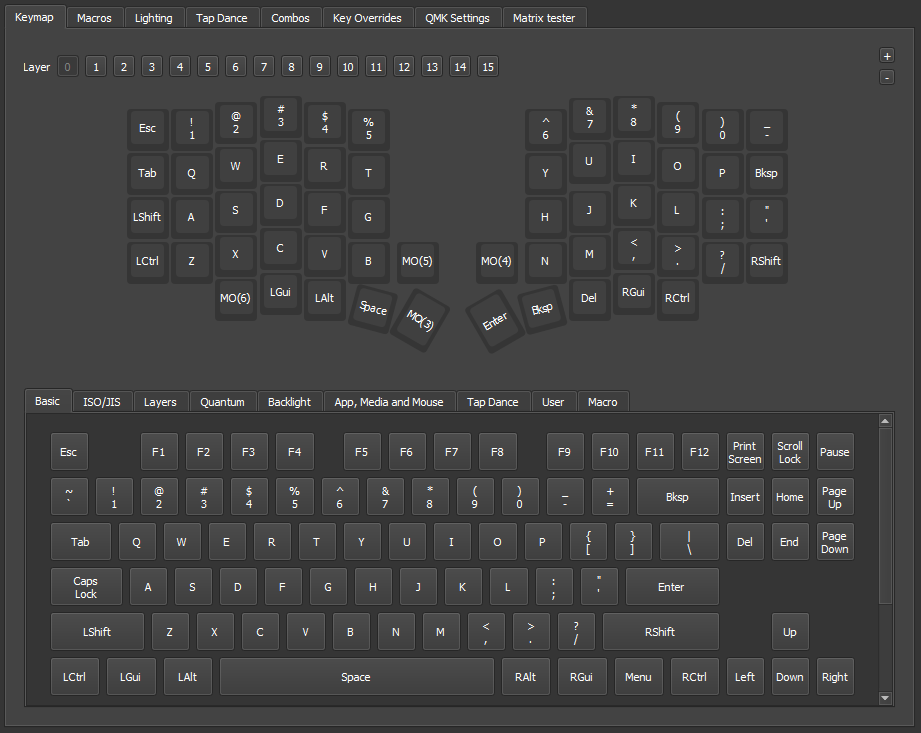

Como usar o Vial
Para modificar as teclas do seu teclado no Vial:
- Selecione a tecla que você quer substituir clicando nela no layout visual
- Clique na nova função que você quer que essa tecla tenha (letra, símbolo, função especial, etc.)
- Troque entre as camadas clicando nos números (0, 1, 2, etc.) na parte superior para navegar entre as diferentes camadas do teclado e customizar cada uma
Aproveite e já abra o Vial, e navegue pelas camadas de teclas para entender a posição de cada tecla em cada camada. Não se assuste, é mais simples do que parece.
Não se preocupe em entender agora o que cada menu do Vial faz. Te explicaremos aos poucos nos próximos guias, como o de modificações e funcionalidades que contribuem para ergonomia.
Com o Vial, você tem funcionalidades diversas. Algumas das principais que você provavelmente utilizará são:
- Ver o mapeamento de cada tecla;
- Modificar o que cada tecla faz;
- Modificar camadas;
- Configurar o RGB;
- Configurar variáveis específicas de funcionalidades do firmware QMK;
- Entre outros.
Se tem uma ideia em mente que não está documentada ou não encontrou, pode entrar em contato conosco que te ajudo e adiciono à documentação.
Telas OLED
As telas OLED não só oferecem um visual único mas também possuem utilidades.

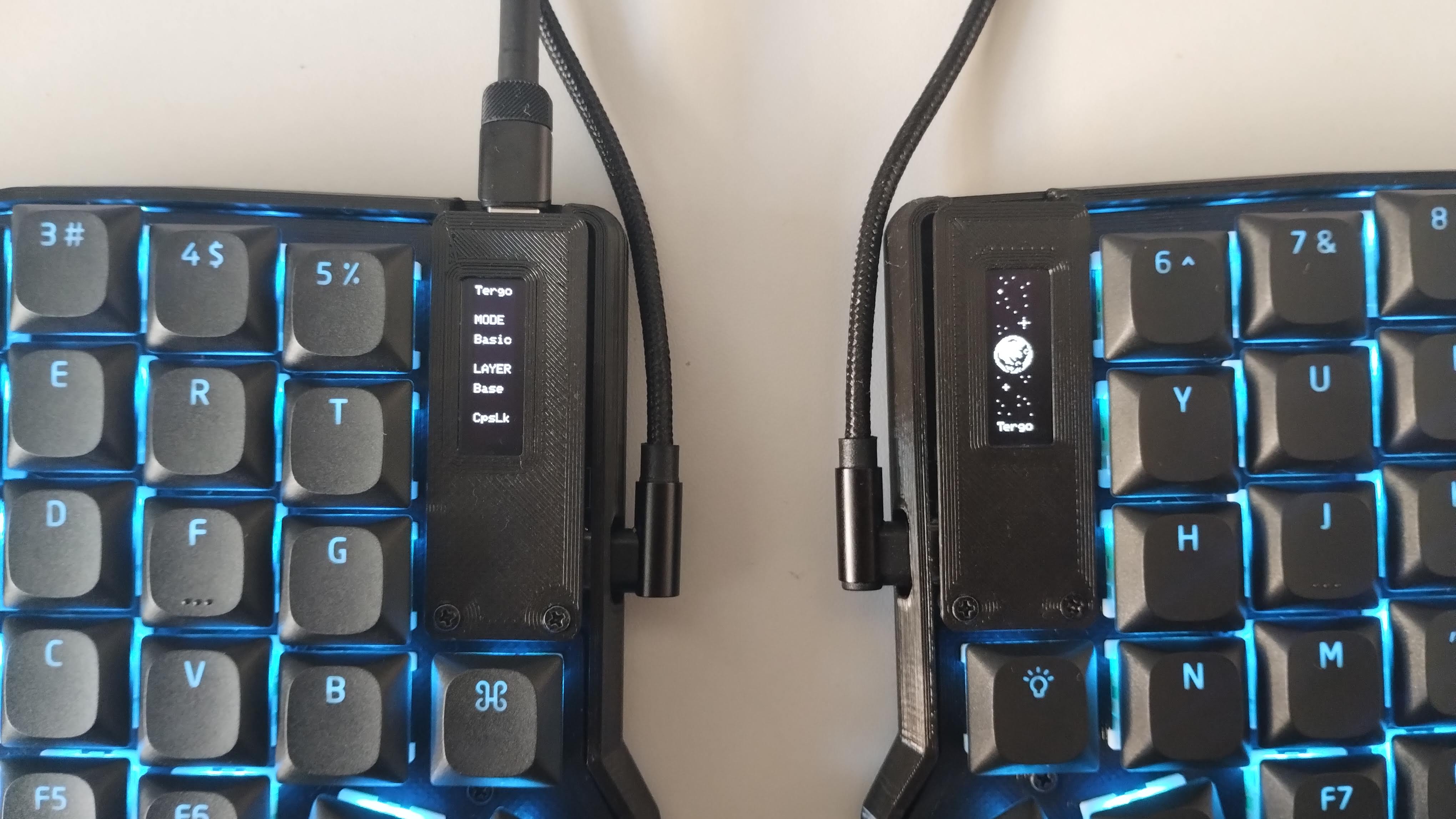

Na tela esquerda, é possível visualizar qual é a camada base do teclado, a camada atual ativa, e se teclas especiais como o capslock estão ativas.
Desfrute delas para te ajudar principalmente a entender o sistema de camadas.
Também, na tela direita, quando você está na camada de ajuste, você verá variáveis relacionadas ao RGB e a versão do firmware do teclado.
Utilize as telas OLED para se guiar
Você também pode, a partir da camada de "ajustes", clicar a tecla "B" para mudar o conteúdo das telas e ver exatamente o número das camadas ao invés dos textos, o que pode ajudar você a entender melhor em qual camada seu teclado está quando estiver configurando suas camadas.
Modo básico e adepto
O teclado vem configurado com uma funcionalidade que chamamos de "modo do teclado", sendo eles:
- Modo básico;
- Modo adepto: que é o modo básico com funcionalidades adicionais.
Você pode acessá-los por meio da camada de ajustes (segurando a tecla abaixo da tampa direita) e clicando X (modo básico), ou C (modo adepto).
Além disso, reservamos um "modo" extra, para você mesmo customizar para seu uso. Nesse caso, clique V (é uma cópia idêntica do modo básico).
Pela imagem abaixo você encontra essas teclas para alterar entre os modos:
O modo básico e adepto são simplesmente aplicações do sistema de camada de teclas.
Essas camadas são as de número 0, 1 e 2 (que podem ser visualizadas facilmente no software de customização).
A camada 0, também chamada de "Basic", é a padrão.
A camada 1, também chamada de "Adept", é uma extensão da camada 0, que vem configurada com novas funcionalidades especiais mais avançadas.
A camada 2 é uma camada extra para você modificar do jeito que quiser. É uma cópia da camada 0.
Quando você alterna entre os modos, o que você está fazendo é trocar qual a camada base que fica ativa do seu teclado. Ou seja, definindo quais são as teclas da base do seu teclado, que estarão ativas enquanto você não está acessando nenhuma outra camada.
Funcionalidades que já vem configuradas no modo adepto (camada 1)
O modo adepto muda qual é a camada base.
Você pode colocar o que quiser na camada que corresponde ao modo adepto (camada 1), mas ela é chamada assim pois já vem com funcionalidades interessantes configuradas que devem tornar sua experiência de digitação ainda mais avançada.
Essas funcionalidades consistem de teclas com comportamentos especiais que visam uma experiência ainda mais ergonômica e avançada de digitação. Em destaque, ele adiciona teclas com:
-
Duplo comportamento para a tecla espaço (também conhecido como Tap-Hold) para ir à camada do simulador de mouse se segurada;
-
Comportamento Tap-Hold nas teclas da Home Row para utilização de modificadores.
Não se assuste! Te explicamos tudo. Um passo por vez.
Recomenda-se que você explore o restante do manual e, em seguida, o guia de como digitar com ergonomia, e que se adapte ao teclado antes de você experimentar essas funcionalidades do modo adepto.
Alterar entre o modo básico e adepto não é persistente, voltando ao modo básico caso o teclado seja reiniciado.
Atalhos no teclado
Algumas configurações são feitas no próprio teclado.
Estando na camada de ajustes (por padrão segurando a tecla do lado direito abaixo da tela OLED), você conta com atalhos para opções diversas.
Além disso, você pode visualizar o mapeamento de todas essas teclas e modificar pela interface do Vial.
Ligar/Desligar OLED
Enquanto na camada de ajustes, pressione "G" para ligar ou desligar o OLED.
Ps: a configuração não é persistente, então ao desligar e ligar o teclado por padrão a tela vem ligada.
Alterar camada base
Enquanto na camada de ajustes, altere entre as 3 possíveis camadas base configuradas clicando X, C ou V.
Configurar RGB
Você pode alterar todas variáveis relacionadas a RGB estando na camada de ajustes, mas também na própria interface do Vial.
Enquanto na camada de ajustes, clique "T" para ligar ou desligar o RGB.
As variaveis são relacionadas a brilho, efeito, saturação e velocidade do efeito.
Use o Vial para facilmente visualizar o mapeamento das teclas que ajustam o RGB.
Cuidados com seu teclado
Tenha atenção em relação aos seguintes pontos:
- Não force os conectores USB superiores ou laterais ao conectar cabos
- Cuidado com líquidos perto do seu teclado
- Atenção ao desmontar o teclado sozinho ou realizar manutenções (consulte o manual de montagem e manutenção caso queira fazer isso)
Cuidados gerais:
- Não deixe o teclado exposto ao sol diretamente
- Evite usar álcool para limpar a estrutura do teclado, pois as peças superiores (exceto teclas) podem ser pintadas e isso pode afetar a tinta
- Dê preferência por limpá-lo a seco, com um pano ou a vassourinha que enviamos juntamente ao teclado
Os conectores USB laterais servem apenas para comunicação entre os lados do teclado, por meio de USB C para C.
Jamais conecte um cabo em um dos conectores USB laterais para qualquer outro propósito, como conectar um cabo entre o computador e o USB da lateral. Sujeito a perda de garantia.
Evite remover quando possível o cabo USB que conecta as laterais para evitar estressar os conectores e maximizar a durabilidade do seu teclado.
O teclado Tergo foi feito para ser durável e facilmente renovável.
Entretanto, ninguém quer presenciar defeitos no seu produto por conta de potenciais mal usos.
Como digitar com o teclado Tergo
Este guia é o próximo que você deve seguir após ler este atual.
Visite o guia de como digitar com ergonomia e entenda as maneiras ideais de utilizar seu teclado Tergo.
Atualizar firmware
A Tergo Teclados pretende lançar futuramente melhorias no Firmware do teclado e você deve ser notificado disso.
Para atualizar o firmware, consulte o guia de como atualizar o firmware.
Modificar manualmente o firmware
Isto aqui é considerado um tópico avançado, para você que tem interesse em programar e modificar diretamente o código-fonte do seu teclado.
Existem modificações mais específicas que a interface Vial ainda não oferece mas que podem ser modificadas no próprio firmware. Isso vai requerer conhecimento em programação e baixar softwares.
Para se aventurar no mundo de modificação do firmware, use o Manual de Modificação do Firmware.
Algumas dessas modificações são: mudar o conteúdo nas telas OLED, mudar o comportamento tap-hold por tecla, entre outros.
Próximos passos
Vá para o guia de como digitar com ergonomia e descubra a maneira recomendada para digitar.
Contato
Caso não consiga suprir sua dúvida com a documentação ou esteja tendo dificuldade, a Tergo está sempre disponível para te ajudar.
Mande mensagem para o WhatsApp da Tergo clicando aqui (+5548992173491)
